El "Sandcrawler", vehículo de transporte de los chatarreros Jawas que os ofrecemos aquí es el tercer modelo de "SF Paper Carf Gallery" (www.7a.biglobe.ne.jp") en el que nos fijamos. Esta web es increible y el material que ofrece es insuperable sin embargo tiene dos pegas. Una es que todo está japonés y por tanto es imposible de descifrar y la otra es que las indicaciones del apartado "How to make" (Como hacerlo) son únicamente visuales.

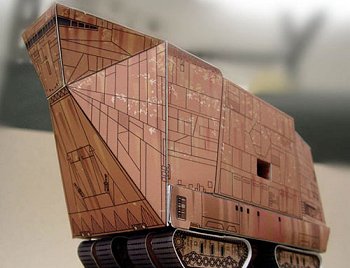

El recortable del Sandcrawler terminado

Para facilitaros las cosas, y pese a que los enlaces de descarga de los pdf que necesitareis son los de la web original, en el siguiente apartado os ofrecemos una guía que ha realizado El Coronel Kurtz para SithNET en la que encontrareis indicaciones más precisas que os facilitarán el montaje.

Los archivos pdf que debes descargar e imprimir, a poder ser a color y en papel recio y de calidad, son tres y para almacenarlos en tu PC lo único que has de hacer es pulsar con el botón izquierdo del ratón sobre los enlaces y eligir "guardar enlace como".

• www7a.biglobe.ne.jp SANDCRAWLER1.pdf
• www7a.biglobe.ne.jp SANDCRAWLER2.pdf
• www7a.biglobe.ne.jp SANDCRAWLER3.pdf

Los enlaces han sido comprobados y funcionan de modo que si encuentras algún problema a la hora de descargarlos el fallo está en tu ordenador o en tu conexión o en la página de origen y no podemos hacer nada para solucionarlo.

La guía de montaje, que amplia la original, consta de 12 pasos y cada uno de ellos incluye una breve explicación y la imagen de referencia de la página original.

Paso Nº1: En este paso debes montar la plataforma inferior del vehículo recortando y uniendo la pieza S-1 que encontrarás en el pdf Nº1 (Marcado como hoja A por el autor).

Nota: Ten en cuenta que las pestañas de unión están marcada con una fina línea azul.

Paso Nº2: Monta, y reserva, la parte del morro del vehículo que obtendrás recortando y uniendo la pieza S-4 del pdf Nº2 (Marcado como Hoja B por el autor)

Paso Nº3: Aquí lo que debes hacer es iniciar la construcción de la parte más voluminosa del vehículo y para ello deberás recortar la pieza S-6 que encontrarás en el pdf Nº2 (Hoja B). Hecho esto deberás retirar, vaciando con un cuchilla las dos zonas marcadas como "hole" (agujero), y cubriendo los huecos colocando sobre ellas, por la parte de atrás y tal como se muestra en la imagen, las piezas S-7 que encontrarás en el mismo pdf antes indicado.

Paso Nº4: Ahora deberás girar la pieza que acabas de montar en el paso anterior (Paso 3) pegando en la zona correspondiente (ver imagen) la pieza S-5 del pdf Nº2 (Hoja B). Debes tener muy en cuenta que esta pieza tiene marcada una línea punteada que indica el lugar exacto por el que debe ser doblada para que el montaje sea correcto.

Paso Nº5: Monta todo el conjunto tal como se muestra en la imagen.

Paso Nº6: Monta, y reserva, la parte de los motores que obtendrás recortando y uniendo la pieza S-2 que encontrarás en el pdf Nº1 (Hoja A).

Paso Nº7: Ahora debes unir la plataforma inferior obtenida en le paso 1 con el cuerpo principal obtenido en el paso 5.

Paso Nº8: Al conjunto obtenido en el paso anterior (Paso 7) debes agregarle el morro (Paso 2 ) y los motores (Paso 6).

Paso Nº9: Es el momento de montar las orugas (ruedas) para lo cual deberás unir las piezas S-3 del pdf Nº1 (Hoja A) y las S-9 del pdf Nº3 (Hoja C).

Paso Nº10: Lo que tendrás que hacer ahora es unir las orugas en parejas par completar los dos grupos delanteros y dos traseros que tiene el vehículo. Para realizar esta unión deberás colocar entre cada par de orugas una de las piezas S-10 del pdf Nº3 (Hoja C).

Paso Nº11: Ahora debes dar la vuelta al conjunto obtenido en el paso 8 para colocar los dos calzos que separan los grupos de orugas. Dichos calzos los obtendrás recortando y montando las piezas S-8 del pdf Nº2 (Hoja B) y la S-11 del pdf Nº3 (Hoja C)

Paso Nº12: Ya solamente te que pegar los grupos de orugas obtenidas en el paso 10 tal como se muestra en la imagen.

Si has hecho todo bien el resultado final será idéntico al de la fotografía y podrás exhibir con orgullo tu modelo. Si no lo es te falta algo de práctica pero no te preocupes porque la próxima vez te saldrá mucho mejor.
