Para la construcción del cuerpo de los motores se usó tubo de fontanería para desagües de color gris de 40 mm. Ø. (el color del tubo puede parecer un aspecto poco relevante; pero no es así, ya que los que se distribuyen en color blanco están fabricados con un material mucho más duro y que responde peor a la acción del pegamento).

Las operaciones que hay que realizar con estos tubos son:

1.- Dado que el gran inconveniente de estos tubos está en el excesivo grosor de sus paredes, 3 mm, hay que rebajarlos hasta +/- 1 mm. en aquellas partes, las traseras, que van a quedar a la vista.

2.- En cada uno de los tubos hay que perforar una ranura para encastrar el ala y, al hacerlo, hay que procurar que el ángulo que se deje entre ella y el cuerpo sea el adecuado. Si se fallase con el ángulo, llevaremos el ala a su sitio "manualmente" y rellenaremos las holguras con masilla fuerte del tipo "Milliput".

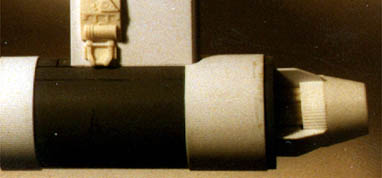

Así es como se debe encastrar el ala en el cuerpo del motor

CÚPULAS DELANTERAS

Las dos semiesferas que forman las cúpulas delanteras de los motores se consiguieron a partir de reproducciones en termovaciado de un huevo de juguete de las dimensiones adecuadas.

Aquí podemos ver el "mediohuevo" que se usó
para construir las cúpulas de los motores.

BANDAS ESTRIADAS

Para reproducir las dos bandas estriadas que rodean los cuerpos de los motores bastó con cortar dos tiras de plástico de una de las planchas que distribuye Evergreen, con ese acabado, y pegarlas usando cianocrilato.

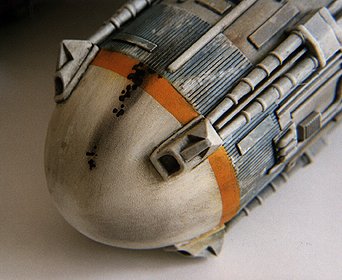

Esta fotografía muestra el aspecto final de las bandas estriadas pintadas y
envejecidas. Para romper "la monotonía" del estriado se ha creado un desgaste
irregular y se han colocado dos pequeñas piezas de plástico rectangulares.

TOBERAS

Al igual que en el caso anterior, estas piezas no dieron especial trabajo y para reproducirlas bastó con añadir unas aletas cortadas en plástico de 1 mm a unos cohetes espaciales de juguete que se compraron en un "Todo a 100".

Éste es el aspecto que muestra el cohete de juguete una vez que se le
han colocado las cuatro aletas y un pequeño detallado.

ANILLOS VECTRALES

Las piezas principales con que se crearon estos elementos son secciones circulares de uno de los "mediohuevos" reproducidos con termovaciado, que fueron completados con piezas fabricadas a mano a partir de planchas de plástico de 1 mm. y piezas reproducidas en resina.

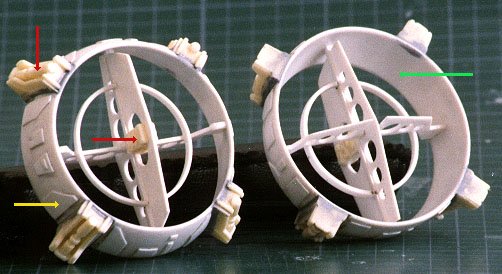

La flecha verde indica la pieza obtenida con una sección del mediohuevo, la amarilla
los "adornos" hechos con plástico de 1 mm y las rojas las piezas reproducidas en resina.

PILONES

Los ocho pilones, cuatro por motor, que unen los cuerpos con los anillos vectrales se consiguieron a partir de una varilla de plástico con sección en "T" comprada en una tienda de modelismo.

Si se observa la parte de la varilla que encastra en el
anillo vectral, se comprobará que esta tiene forma de T.

DETALLADO EXTERIOR

El detallado exterior de los motores se realizó con trocitos y varillas de plástico y, sobre todo, con reproducidas en resina de piezas originales talladas "a mano".
