Dado que los modelistas de la IL&M construyeron todas las naves de la trilogía usando piezas extraídas de maquetas "comerciales", lo más indicado para reproducir el detallado de nuestro Ala Y sería copiar este proceso. Desgraciadamente, hay varios factores que nos lo impiden:

1.- Hoy por hoy, es imposible saber con exactitud qué piezas y de qué maquetas se usaron para las diferentes naves y vehículos. En el caso de nuestro modelo, lo único que se sabe a ciencia cierta es que, para los cuerpos cilíndricos de los motores, se usaron dos cuerpos del "Apollo-Saturn V" (1/144) de AIRFIX y que, en la parte posterior del cuerpo principal, colocaron la rejillas de un "Panther" (1/35) alemán de la II Guerra Mundial.

2.- Muchas maquetas que fueron usadas están ya descatalogadas y es imposible conseguirlas.

3.- El tamaño al que se construyen los modelos corresponden a una escala mayor que la que hemos elegido (1/48) y eso hace que las piezas que ellos usaron sean demasiado grandes para nuestro modelo.

Visto que es imposible reproducir el proceso original, la única solución que nos queda es "copiar" cuidadosamente todas las piezas y relieves que seamos capaces de distinguir en las fotografías e "inventarnos" el resto.

Nota: Para evitar que las zonas "inventadas" vulneren el espíritu original de la maqueta conviene plantearlas y dibujarlas sobre el papel y confrontarlas con los planos del modelo. No cabe duda de que la tarea de reproducir el detallado es ardua, pero, afortunadamente, tenemos las siguientes ayudas:

La parte de la cabina se detalla fácilmente con un simple panelado y la adición de pequeñas piezas.

Como se puede ver, la mayor parte de la "cabeza" está hecha
mediante panelado y pequeñas piezas rectangulares.

Al realizar un exhaustivo examen del modelo original, nos damos cuenta que un buen número de piezas importantes se repiten en distintos puntos de la nave, adoptando, en ocasiones, distintas configuraciones. Este hecho, que parece anecdótico, nos permitirá construir un único original de esas piezas y reproducirlo en resina tantas veces como sea necesario, acortando así el tiempo de construcción.

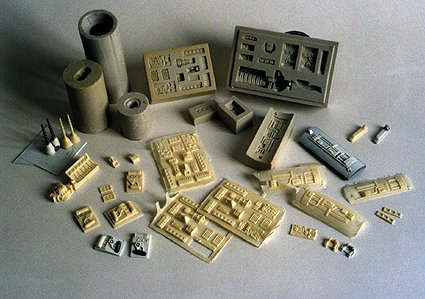

En la fotografía se pueden observar tanto los moldes (fondo)
como las placas con piezas reproducidas (frente).

Gran parte del modelo está formado por tubos y pequeñas piezas que son fáciles de tallar si se toman como base planchas de plástico "puro", bastidores de maquetas viejas y alambres de diversos grosores. En este sentido, hay que recalcar que el 90% del caza de Rafael Mateo se ha realizado con piezas de construcción propia y sólo en aquellas zonas en las que la documentación no mostraba correctamente el detalle se han usado piezas transformadas de otras maquetas.

En esta fotografía del final del "cuerpo" se puede observar cómo se han usado dos
elementos de otras maquetas. Enmarcado en color anaranjado, y al más puro
estilo IL&M, tenemos las rejillas de un Panther y, enmarcado en azul, la pala de otro carro de combate.

Para finalizar este apartado presentamos una serie de fotos en las que se presentan las distintas piezas empleadas y la maqueta antes de ser pintada.

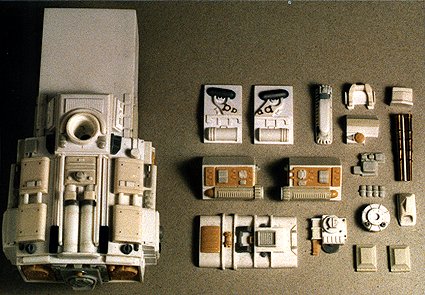

Esta fotografía muestra distintas piezas para el detallado del modelo,
unas ya montadas y otras sueltas y preparadas para ser reproducidas

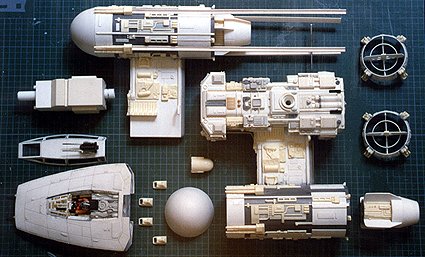

Despiece del modelo en un estado muy avanzado de su construcción.

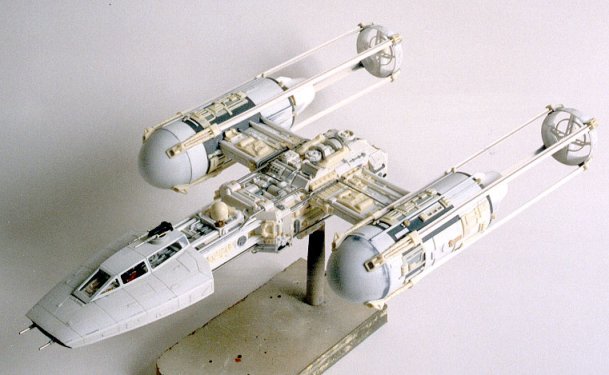

En esta fotografía se puede ver el enorme, aunque gratificante, trabajo
que supone crear un modelo 100% scratch

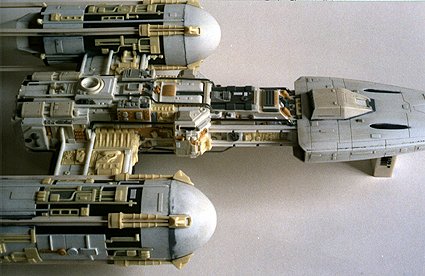

En esta imagen podemos observar como pese a que va a ser menos visible
el detallado de la parte inferior se ha cuidado tanto como el de la zona superior.
