Fabricación de la parrilla

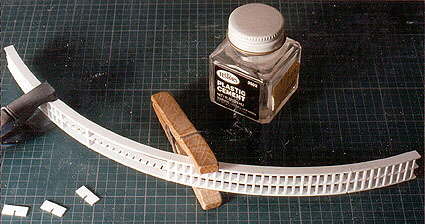

La parrilla de los motores se realizó, al igual que los paneles de las cápsulas, sobre una plantilla dibujada por ordenador (al final de esta página tenéis ficheros con esta plantilla, tanto en formato eps como fh5 y JPG ). La plantilla se imprime (a poder ser con una impresora láser) y se pega sobre una lámina de plástico de 1 mm., de modo que sirva como guía para el corte. Una vez cortados los distintos trozos, se montan y pegan como se observa en la foto.



Como se puede ver, para la sujeción se han usado simples, pero eficaces, pinzas de tender.

Una vez montada la pieza al completo, se pintó a aerógrafo usando colores marrones muy oscuros y desiguales, que diesen la sensación de una zona quemada por la salida de la "energía impulsora". Una vez seca la pintura, se pegó, por la parte interior de la parrilla, una banda de plástico blanco translúcido (sacado de las tapas de un cuaderno escolar) para que no se viese el interior y difuminase la luz del fluorescente (ver apartado de iluminación)

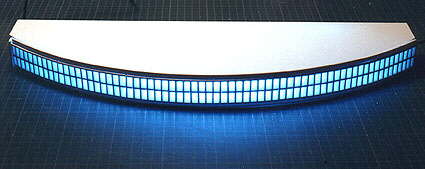

Éste es el aspecto final de la zona de motores una vez iluminada.

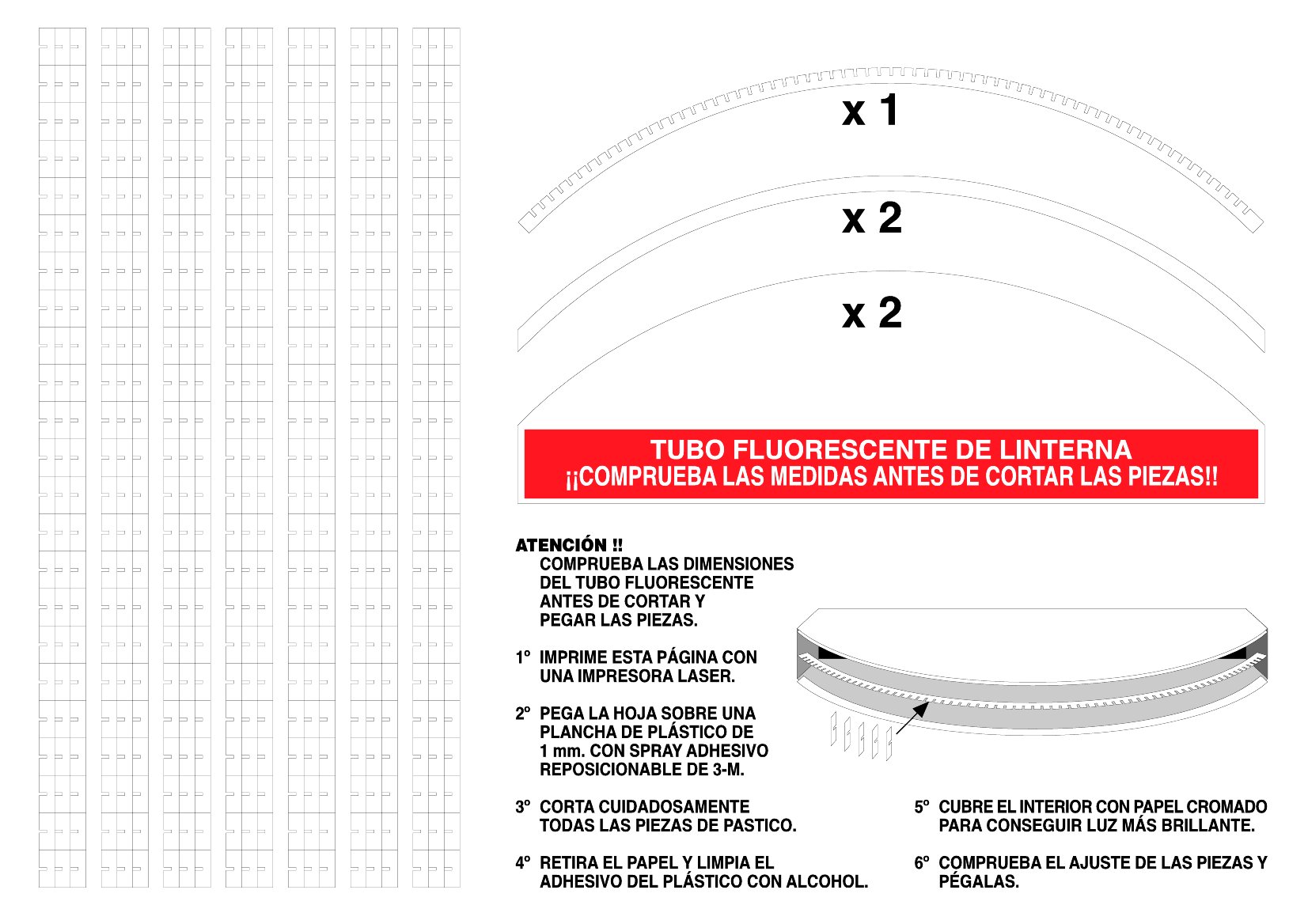

Si quieres descargar las plantillas estas son las versiones que te ofrecemos:

Plantilla de la parrilla en formato eps
Plantilla de la parrilla en formato Free Hand 5
Plantilla de la parrilla en formato JPG
